Description：DSO 论文与系统详解 — 直接稀疏里程计，光度误差 + 稀疏点滑窗光度 BA、光度标定、未成熟点 trace、FEJ、关键帧/点选择策略、雅可比三分解
My Notion Note ID：K2E-B-S15-1
Created：2023-04-10
Updated：2026-06-08
License：转载欢迎：转载请注明作者 Yu Zhang 并附原文出处（yuzhang.io）

1. Summary

Title: Direct Sparse Odometry Authors: Jakob Engel, Vladlen Koltun, Daniel Cremers (TU Munich + Intel Labs) Paper: arXiv:1607.02565 (IEEE T-PAMI 2018，arXiv 2016) Github: JakobEngel/dso

DSO 是直接法视觉里程计的成熟之作。将 VO 表述为稀疏点上的光度误差滑窗 BA——不提取描述子、不做特征匹配，直接用像素灰度建立残差。与 LSD-SLAM（半稠密直接法）不同，DSO 是稀疏的——这里"稀疏"的本质不只是点少，而是点之间不加几何/平滑先验：给定相机位姿与内参后，各点的深度条件独立、互不耦合（半稠密直接法则有邻域平滑约束）。这正是 DSO 区别于 LSD-SLAM 的根本点。

系统涵盖完整的光度标定（曝光时间、暗角、响应函数），将光度参数纳入联合优化。每帧状态包含 6 DOF 位姿 + 2 个仿射光度参数，共 8 维；每个地图点用逆深度参数化。后端维护固定大小滑窗（ $N_f = 7$ 关键帧， $N_p = 2000$ 激活点），超出窗口的变量通过边缘化（Schur 补）压缩为先验。

实验表明，在 TUM monoVO 上 DSO 精度显著优于 ORB-SLAM；EuRoC 上 ORB-SLAM 精度略优（场景含小回环），但 DSO 鲁棒性更高。在弱纹理、重复纹理、边缘密集场景下鲁棒性更强。代价是不支持全局地图重用（无描述子、无回环）。

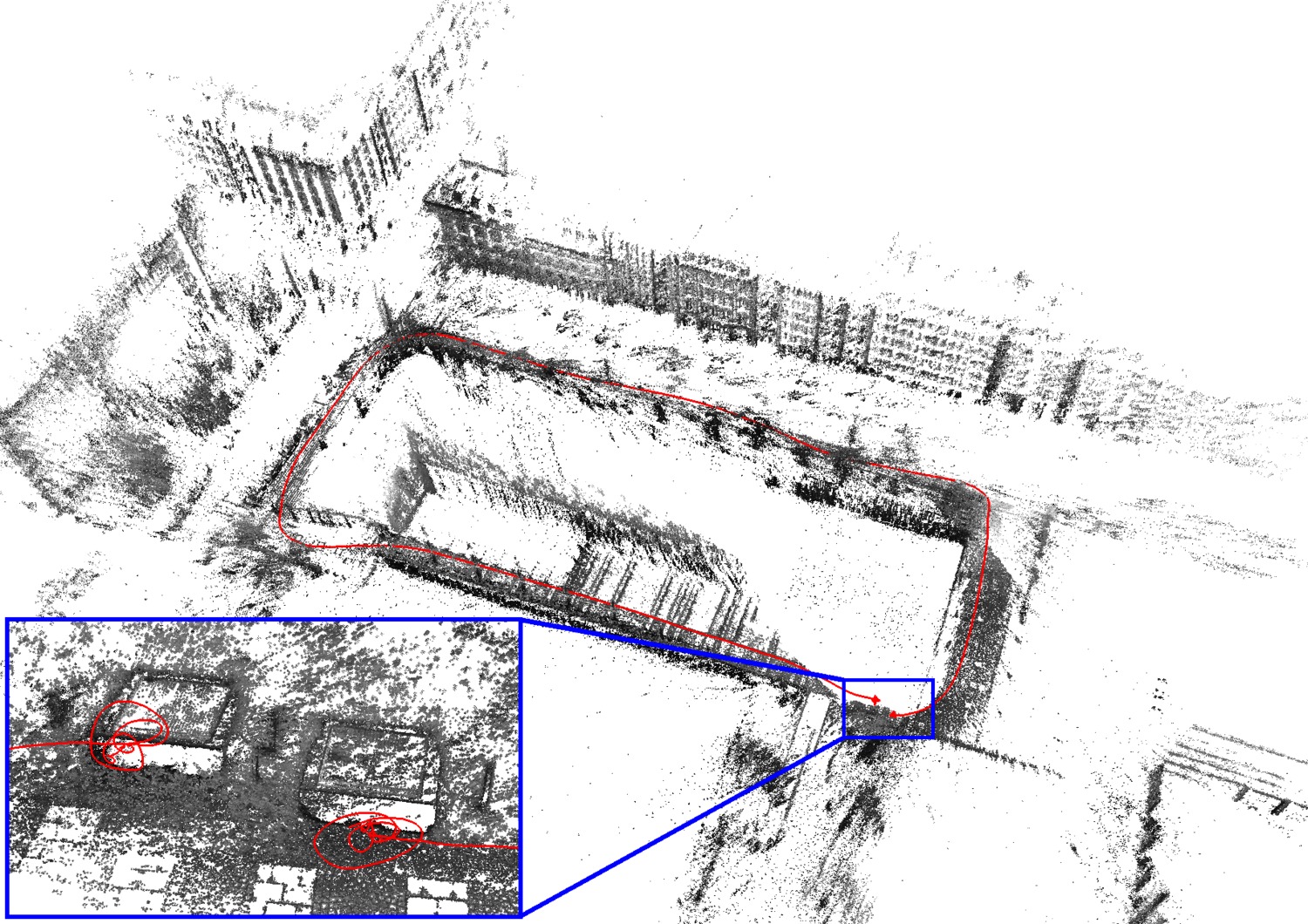

DSO：建筑物场景的稀疏三维重建与轨迹（1分40秒视频）

2. Key Contributions

直接稀疏联合优化：光度误差 + 几何参数（位姿、逆深度）+ 光度参数（仿射亮度）共同优化，无需显式特征匹配
完整光度标定集成：首次将曝光时间、暗角、响应函数一起纳入优化，显著提升直接法鲁棒性
First Estimate Jacobians (FEJ)：边缘化时固定线性化点，保证可观性一致性
候选点 trace 机制：极线搜索跟踪未成熟点，在激活前给出可靠逆深度先验
稀疏 Hessian 结构保持：边缘化时约 50% 残差被丢弃以维持稀疏性

3. Method

3.1 光度标定

相机成像模型： $I_i(\mathbf{x}) = G\!\left(t_i\,V(\mathbf{x})\,B_i(\mathbf{x})\right)$ ，其中 $G$ 为响应函数， $V$ 为暗角函数， $t_i$ 为曝光时间。光度校正图像：

I'_i(\mathbf{x}) := t_i B_i(\mathbf{x}) = \frac{G^{-1}(I_i(\mathbf{x}))}{V(\mathbf{x})} \tag{1}

$B_i(\mathbf{x})$ 为辐照度（传感器接收到的辐射通量密度），消除设备非线性后直接法更稳定。

3.2 仿射亮度参数与光度误差

每帧始终估计仿射亮度参数 $(a_i, b_i)$ ；有光度标定时加正则化先验（ $\lambda_a a_i^2 + \lambda_b b_i^2$ ），无标定时令 $\lambda_a=\lambda_b=0$ 去掉先验。host 帧 $i$ → target 帧 $j$ 的传递：

I_j(\mathbf{x}') = \frac{t_j e^{a_j}}{t_i e^{a_i}}\bigl(I_i(\mathbf{x}) - b_i\bigr) + b_j \tag{2}

$a_i, b_i$ 为每关键帧的亮度偏移与增益（代码 affLL[0]、affLL[1] 是两帧参数导出的相对系数）。

单点 $p$ 在目标帧 $j$ 的光度误差（ $N_p$ 邻域 8 点 SSD）：

E_{pj} := \sum_{\mathbf{p}\in\mathcal{N}_p} w_\mathbf{p}\,\left\|\left(I_j[\mathbf{p}'] - b_j\right) - \frac{t_j e^{a_j}}{t_i e^{a_i}}\left(I_i[\mathbf{p}] - b_i\right)\right\|_\gamma \tag{3}

$\mathbf{p}' = \Pi_j(\mathbf{T}_{ji},\,\Pi_i^{-1}(\mathbf{p}, d_p))$ 为 host 点投影到 target 帧； $\|\cdot\|_\gamma$ 为 Huber 范数； $w_\mathbf{p}$ 为梯度依赖权重：

w_\mathbf{p} = \frac{c^2}{c^2 + \|\nabla I_i(\mathbf{p})\|^2} \tag{4}

$c$ 为常数，梯度越大权重越低（减弱噪声点影响）。

全局光度误差： $E_{\text{photo}} = \sum_{i\in\mathcal{F}}\sum_{p\in\mathcal{P}_i}\sum_{j\in\text{obs}(p)} E_{pj}$

3.3 滑窗光度 BA

后端维护含 $N_f = 7$ 关键帧的滑窗，每帧状态 8 维（6DOF 位姿 + $a,b$ ），每地图点 1 维（逆深度 $d_p$ ），全局内参也参与。GN 求解：

\mathbf{H} = \mathbf{J}^T\mathbf{W}\mathbf{J}, \quad \mathbf{b} = -\mathbf{J}^T\mathbf{W}\mathbf{r} \tag{5}

$\mathbf{J}$ 为堆叠的光度雅可比矩阵， $\mathbf{r}$ 为残差向量， $\mathbf{W}$ 为 Huber 权重对角矩阵（在高残差处线性降权，对应 Huber 范数 $\|\cdot\|_\gamma$ ）， $\mathbf{H}$ 为 GN 近似 Hessian， $\mathbf{b}$ 为梯度向量。

3.4 雅可比分解与 FEJ

DSO 雅可比三部分：图像梯度（不光滑）、几何雅可比（光滑）、光度雅可比（光滑）。

FEJ（First Estimate Jacobians）： $J_\text{geo}$ 和 $J_\text{photo}$ 在线性化点 $\mathbf{x}=0$ 处一次求值后固定，不随 GN 迭代更新——这就是 FEJ（论文 §2.3 明确如此命名）。作用：防止非线性零空间被破坏，保证可观性一致（见 VIO 滑窗优化）。仅图像梯度 $J_I$ 随迭代重算（依赖图像数据，不光滑）。

代码实现细节（与论文不同层次）：isLinearized 门控（EnergyFunctionalPoints.cpp）区分已线性化/待边缘化残差与活跃残差，前者固定 evalPT 线性化点以保证边缘化一致性，活跃残差在每次 GN 迭代按当前状态重算——这是代码层面的分级处理，论文对 FEJ 的定义（ $J_\text{geo}$ / $J_\text{photo}$ 固定于 $\mathbf{x}=0$ ）适用于全部残差。

3.5 边缘化

滑窗满时通过 Schur 补将旧帧/点压缩为先验：

\hat{\mathbf{H}}_{\alpha\alpha} = \mathbf{H}_{\alpha\alpha} - \mathbf{H}_{\alpha\beta}\mathbf{H}_{\beta\beta}^{-1}\mathbf{H}_{\beta\alpha} \tag{6}

$\alpha$ 为保留变量， $\beta$ 为被边缘化变量。边缘化时约 50% 残差丢弃以防止 fill-in 过稠密（见边缘化）。

3.6 关键帧管理

总保留最新两帧 $I_1, I_2$ ；可见点比 $< 5\%$ 的帧先边缘化；帧数 $> N_f$ 时按距离分数选择：

s(I_i) = \sqrt{d(i,1)}\sum_{j\in[3,n],j\neq i}(d(i,j)+\epsilon)^{-1} \tag{7}

$d(i,j)$ 为帧 $i$ 与帧 $j$ 之间的欧氏距离（位置距离，单位米）； $n$ 为当前滑窗内关键帧总数（ $\leq N_f = 7$ ）； $\epsilon$ 为数值稳定常数（防除零）； $[3,n]$ 表示跳过最新两帧（第 1、2 帧始终保留，从第 3 帧开始参与选择）。分数 $s(I_i)$ 大 → 帧 $i$ 与其他帧距离越均匀分散 → 保留；分数小 → 冗余，优先边缘化。

保留时空上分散的帧，边缘化冗余帧。

3.7 未成熟点与激活

三步：①高梯度候选选取（32×32 block 自适应阈值）→ ②trace（沿极线最小化光度误差，估计逆深度 + 范围，类似 depth filter）→ ③激活（投影到关键帧，取与已有点最大距离的候选，保持稀疏均匀）。

4. Experiments & Results

数据集与指标：

数据集	序列数	评估指标
TUM monoVO	50 序列，105 min	对齐误差 $e_\text{align}$ （旋转漂移 + 尺度漂移）
EuRoC MAV	11 序列，19 min	ATE（ $e_\text{ate}$ ）after Sim(3) 对齐
ICL-NUIM	8 序列，4.5 min	$e_\text{ate}$

每序列正反方向各跑 5 次（共 10 次/序列），TUM 共 500 runs，EuRoC 共 110 runs（11×10），ICL-NUIM 共 80 runs。结果以累积误差曲线展示（x 轴阈值，y 轴低于该误差的序列数）。

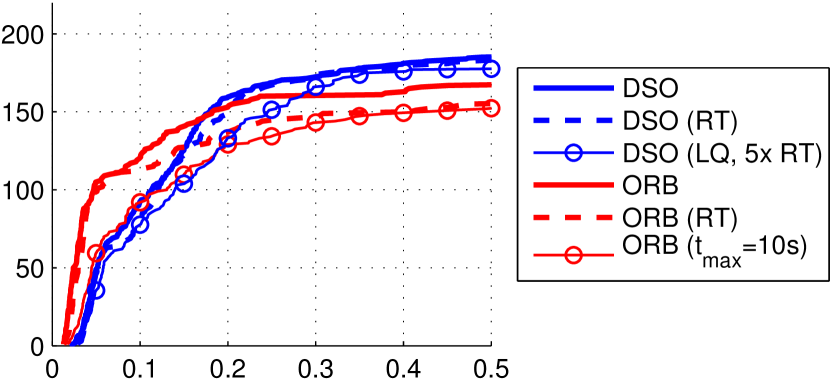

EuRoC 结果：DSO（蓝）vs ORB-SLAM（红）；ORB-SLAM 精度略占优，DSO 鲁棒性更高（曲线下方完成序列更多）

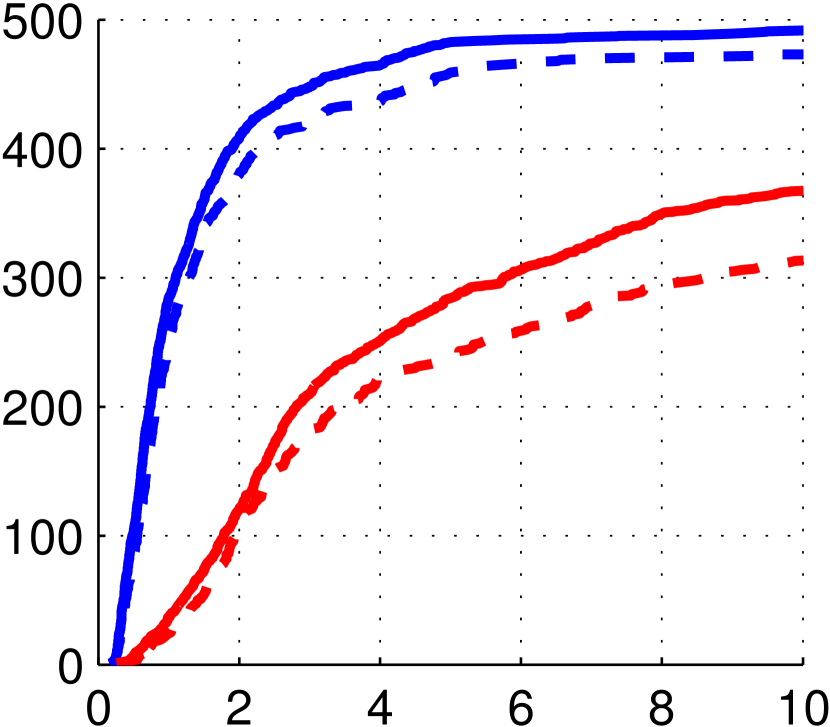

TUM monoVO 结果：DSO（蓝，~490 序列）显著优于 ORB-SLAM（红，~370 序列）

关键结论：

TUM monoVO：DSO 大幅优于 ORB-SLAM（约 490 vs 370 序列低于误差阈值）
EuRoC：ORB-SLAM 精度略优于 DSO（场景含小回环，ORB-SLAM 可隐式利用）；但 DSO 鲁棒性更高（完成序列更多）；限时间窗 $t_\max = 10\text{s}$ 后两者精度相近
ICL-NUIM（合成，光度一致）：DSO 优于 ORB-SLAM（直接法在理想光度一致下发挥充分）
DSO 以 $5\times$ 实时速度运行（低配： $N_p=800$ 、 $N_f=6$ 、 $424\times320$ ）；实验默认单线程顺序执行，约为实时速度的 1/4；多线程 CPU 实现可达实时

5. Ablation & Discussion

光度标定影响（Fig 15）：

仅亮度恒定假设（无标定）：最差
去暗角：精度略降；反直觉：仅去暗角比同时去暗角+响应函数更差——说明缺暗角校正时响应函数校正反而带来一定补偿
去响应函数（单独）：边际影响
加曝光时间：直接影响小，但配合完整标定有益

数据量（Fig 16）：

$N_p > 500$ 点后收益递减； $N_f = 7$ 帧最优，更多帧边际收益接近零
Fixed-lag 边缘化（无全局先验）性能显著下降 → 保留完整先验至关重要

数据选取（Fig 17）：

梯度阈值 $g_\text{th}$ 影响有限；仅用 FAST 角点：精度下降 20–30%
直接法用边缘 / 弱纹理区域的能力是真实收益（特征点法在此易失败）

关键帧频率（Fig 18）：

$< 4$ fps：鲁棒性下降； $> 15$ fps：精度下降（冗余帧带来信息重叠）；最优 ~ $8$ kf/s

残差 pattern（Fig 19）：

$3\times3$ pattern 略差；8 点 pattern（默认）是 SSE 效率与覆盖的平衡点（见 §7）

6. Strengths / Limitations / Future Work

优点：

数据关联更整体：光度一致性代替显式匹配，弱纹理 / 重复纹理 / 边缘密集场景更强
TUM monoVO 精度与鲁棒性优于 ORB-SLAM（原版，2015，高翔实测）
光度标定为直接法提供理论一致的框架

局限：

无回环：无描述子→无法全局匹配→地图不可重用（最大局限）
几何噪声敏感：滚帘快门、相机标定误差 $\delta_g > 1.5$ 像素时失效（图 20）
光照要求：需要全局曝光，明显运动模糊会丢失跟踪
长时间运行有尺度漂移（单目固有）

后续工作：

LDSO（DSO + loop closure，Gao et al. 2018）
Stereo DSO（双目消去尺度歧义）
视觉+IMU 紧耦合扩展

7. Code Walkthrough

代码库：JakobEngel/dso

7.1 目录结构

src/
  FullSystem/   ← 系统集成：前端、关键帧管理、点管理
  OptimizationBackend/  ← 后端：Hessian 累加、GN 求解、边缘化
  utils/        ← 去畸变、数据集读写
  IOWrapper/    ← 可视化（Pangolin、ROS）

7.2 核心数据结构

FrameHessian：每帧状态容器（位姿 + $a,b$ + Hessian 信息）。含四类点：

字段	含义
`pointHessians`	活跃点（参与当前优化）
`pointHessiansMarginalized`	已边缘化点
`pointHessiansOut`	判为外点
`immaturePoints`	未成熟点（正在 trace）

7.3 整体流程

非关键帧：仅计算位姿（trackNewestCoarse）；同时更新所有未成熟点深度（traceNewCoarse）
关键帧：前端判断（光流 + 曝光变化超阈值）→ 后端激活新点、增加残差、优化（optimize）、边缘化（marginalizeFrame）

7.4 光度雅可比与 FEJ 实现

// OptimizationBackend/EnergyFunctionalPoints.cpp
// isLinearized 为 true 时 Jacobians 固定为 evalPT 处的值 (FEJ)
// 活跃残差每次 GN 迭代在当前状态重线性化

paper-vs-code 差异：

论文描述	代码实现
8 点邻域 pattern	`settings.cpp` `staticPattern[8]`，自定义对称散布形状（注释仅标 "SSE efficiency"）
`affLL[0]`, `affLL[1]`	由两帧 $(a_i, b_i)$ 、 $(a_j, b_j)$ + 曝光比 $t_j/t_i$ 导出的相对仿射系数，非单帧 $e^a$
约 50% 残差边缘化时丢弃	`EnergyFunctional::marginalizeFrame` 中对 `isLinearized` 点的处理

7.5 关键参数（`settings.cpp`）

参数	默认值	含义
`maxFrames` ( $N_f$ )	7	最大活跃关键帧数
`desiredPointDensity` ( $N_p$ )	2000	目标活跃点数
`gradHistFrame`	32×32	梯度阈值 block 大小
`setting_minGradHistAdd` ( $g_\text{th}$ )	7	梯度阈值常数项
`setting_keyframesPerSecond`	~8	关键帧频率目标

References

类别	链接
论文	Engel J., Koltun V., Cremers D. (2018). Direct Sparse Odometry. IEEE T-PAMI, 40(3). arXiv:1607.02565
代码	github.com/JakobEngel/dso
前作	Engel J., Schöps T., Cremers D. (2014). LSD-SLAM. ECCV. — 半稠密直接法
解读	高翔: DSO 详解
解读	任乾: DSO 求导 / 源码解读一 / 二 / 三
相关	FEJ/可观性: OpenVINS 文档：也见 VIO 滑窗优化
相关	光度标定: cnblogs.com/luyb/p/6077478
