K2E-B-G5-4 · Paper Note

Vox-Fusion

Created 2024-03-31Updated 2026-06-11slam / papers / g-geometry-rendering / g5-nerf-slam
  • Description：Vox-Fusion 论文笔记 — 稀疏体素八叉树动态分配 + 每体素隐编码 MLP 解码 SDF，神经隐式 SLAM 的动态可扩展代表
  • My Notion Note ID：K2E-B-G5-4
  • Created：2024-03-31
  • Updated：2026-06-11
  • License：转载欢迎：转载请注明作者 Yu Zhang 并附原文出处（yuzhang.io）

Table of Contents

1. Summary

Title: Vox-Fusion: Dense Tracking and Mapping with Voxel-based Neural Implicit Representation Authors: X. Yang, H. Li, H. Zhai, Y. Ming, Y. Liu, G. Zhang Paper: arXiv:2210.15858 (ISMAR 2022) Github: zju3dv/Vox-Fusion

Vox-Fusion (浙大 CAD&CG， 2022)：神经隐式 SLAM 中"显式空间结构 + 隐式解码"路线的代表。核心：用稀疏体素 + 八叉树动态管理场景，每个体素挂一个 16 维隐编码 (latent embedding)，由共享 MLP 解码 SDF 和颜色。

关键优势：动态体素分配：不像 NICE-SLAM 预设固定边界密集网格，Vox-Fusion 边走边按 RGB-D 观测增量分配体素，无需预知场景大小；八叉树 + Morton 码高效管理，只在表面附近分配内存。内存：嵌入仅 0.149 MB vs. NICE-SLAM 238.88 MB（同场景，节省约 1600×）。

Replica 8 场景平均 ATE 0.54 cm（vs. NICE-SLAM 1.95 cm）、重建精度 2.37 cm；ScanNet 跟踪也优于 NICE-SLAM。

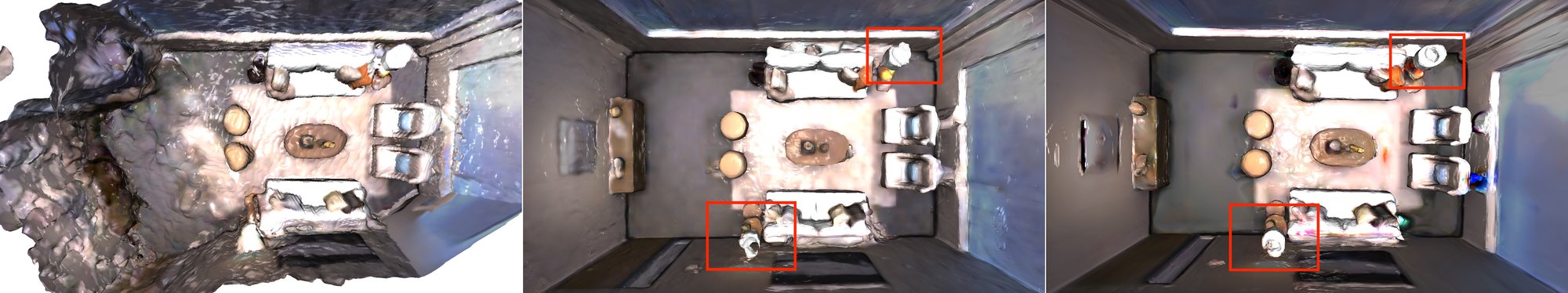

Vox-Fusion 重建对比：iMAP (左，精度差) / NICE-SLAM (中) / Vox-Fusion (右，最清晰)，Replica room-0 自顶向下视角

2. Key Contributions

  • 动态稀疏体素分配：不预设场景边界，按 RGB-D 深度投影增量分配体素，支持未知/任意规模场景
  • 八叉树 + Morton 码管理：位交织编码体素坐标 (bit interleaving)，O(log n) 体素查找 + 位移操作快速定位相邻体素，共享角点 embedding
  • 体素隐编码 + 共享 MLP：每体素 16 维 embedding，三线性插值后经单一共享解码器 → SDF + 颜色
  • SDF 表示：比 NICE-SLAM 的占用更清晰定义表面，利于网格提取；用 Azinović 2022 方案 SDF→密度
  • 极低内存：稀疏分配使嵌入仅 0.149 MB (vs. NICE-SLAM 238.88 MB，节省约 1600×)

3. Method

3.1 稀疏体素八叉树

  • 体素边长：0.2 m（所有场景统一）
  • 嵌入维度：每体素角点 16 维 embedding，相邻体素共享公共角点的 embedding（减少边界伪影）
  • 八叉树：叶节点为体素，自顶向下遍历定位查询点所在体素
  • Morton 码：对 (x,y,z)(x,y,z) 坐标做 bit interleaving，生成唯一 Z-order（Z 形空间填充曲线编码，空间相邻的体素对应编码相近，有助于 cache 局部性）索引；位移操作 (≪\ll / ≫\gg) 快速定位相邻体素 → 查找 O(log n)
  • 新观测深度点不在任何体素内 → 动态分配新体素

3.2 体素隐编码解码 SDF

任意点 p\mathbf{p} 落入某体素后：

  1. 取体素 8 角点的 16 维 embedding，按 p\mathbf{p} 在体素内的相对位置三线性插值得特征 f\mathbf{f}
  2. 共享 MLP 解码器 FθF_\theta（2-4 层 FC，256 隐层）：f→\mathbf{f} \to SDF 值 ss + 128 维几何特征
  3. 颜色头（额外 2 层 FC 256 维 + sigmoid）：几何特征 + 位置 →\to 颜色 c\mathbf{c}

3.3 SDF→密度转换与体渲染

采用 Azinović 2022 (Neural RGB-D) 方案，以 SDF 值转权重：

wi=σ(si/tr)⋅σ(−si/tr)w_i = \sigma(s_i / tr) \cdot \sigma(-s_i / tr)

σ\sigma 为 sigmoid，sis_i 为第 ii 个采样点的 SDF 值，trtr 为截断距离参数。si=0s_i=0（表面）处 wiw_i 最大，正负两侧单调递减，trtr 控制响应宽度。（区别于 NeuS 的无偏 SDF→密度——论文仅把 NeuS 当对比）

体渲染（归一化加权和）：

C=∑jwjcj∑jwj,D=∑jwjdj∑jwjC = \frac{\sum_j w_j c_j}{\sum_j w_j}, \quad D = \frac{\sum_j w_j d_j}{\sum_j w_j}

cjc_j：第 jj 采样点的 MLP 解码颜色；djd_j：第 jj 采样点的深度（相机到该点的距离，沿光线方向）。

3.4 损失函数

四项 loss（权重未在论文中明确给出）：

L=Lrgb+Ldepth+Lfs+Lsdf\mathcal{L} = \mathcal{L}_{rgb} + \mathcal{L}_{depth} + \mathcal{L}_{fs} + \mathcal{L}_{sdf}
  • Lrgb\mathcal{L}_{rgb}：渲染颜色 vs. 观测 L1
  • Ldepth\mathcal{L}_{depth}：渲染深度 vs. 观测 L1
  • Lfs\mathcal{L}_{fs}：自由空间约束（远离表面区域 SDF 应 ≈tr\approx tr）
  • Lsdf\mathcal{L}_{sdf}：近表面区域（∣s∣<tr|s|<tr）SDF 值应接近真值深度差

3.5 跟踪与建图

跟踪：固定体素嵌入和解码器，用可微渲染反传优化当前帧位姿（Lie 代数 ξ∈se(3)\xi\in\mathfrak{se}(3)）。

建图：滑窗随机选 NkfN_{kf} 关键帧，联合优化体素嵌入 + MLP 参数 + 关键帧位姿（局部 BA）。

性能：跟踪 ~5 Hz，建图 ~2 Hz (RTX 3090)。时间分解：体素分配 0.1 ms / 射线-体素相交 0.9 ms / 点采样 1 ms / 体渲染 4 ms / 反传 6 ms。

3.6 动态体素分配

新帧跟踪成功后：

  1. 把深度图反投影到 3D，经位姿变换
  2. 落在未分配体素内的 3D 点 → 动态新增体素（0.1 ms/帧）
  3. 关键帧判据：新分配体素数 NcN_c 与已观测体素数 NoN_o 之比 pkf=Nc/Nop_{kf}=N_c/N_o 超过阈值，或超过最大帧间隔

结果：只在表面附近分配体素，空旷区域零内存占用。

4. Experiments & Results

数据集

数据集 评估
Replica (8 场景) ATE + 重建精度 (acc/comp/comp_ratio)
ScanNet (5 场景) ATE

Replica 平均 (8 场景)

Method ATE (m) ↓ Acc (cm) ↓ Comp (cm) ↓ Comp Ratio (%) ↑
iMAP 0.1834 4.43 5.56 79.06
NICE-SLAM 0.0195 3.87 3.87 82.41
Vox-Fusion 0.0054 2.37 2.28 92.86

Vox-Fusion ATE 比 NICE-SLAM 降低 3.6×，重建精度提升约 40%。

ScanNet 跟踪 (ATE， m， 5 场景)

Scene DI-Fusion iMAP* NICE-SLAM Vox-Fusion
0000 0.6299 0.5595 0.0864 0.0839
0106 0.1850 0.1750 0.0809 0.0744
0169 0.7580 0.7051 0.1028 0.0653
0181 0.8788 0.3210 0.1293 0.1220
0207 1.0019 0.1191 0.0559 0.0557

内存对比 (Replica office-0)

Method Decoder (MB) Embeddings (MB) Total (MB)
NICE-SLAM 0.22 238.88 ~239
Vox-Fusion 1.04 0.149 ~1.19

嵌入内存节省 约 1600×（稀疏 vs. 密集网格）。

5. Ablation & Discussion

论文无专门消融章节；技术讨论要点：

  • Morton 码 + 八叉树使相邻体素 embedding 共享公共角点，减少边界处几何不连续伪影
  • SDF 相比占用（iMAP/NICE-SLAM）的优势：零值面清晰定义表面，提网格质量更高；Azinović 方案相比 NeuS 计算更简单
  • 动态分配的代价：首帧/新区域进入时体素初始化引入短暂延迟（0.1 ms 可忽略）

局限：无回环检测（GO-SLAM 的解决方向）；长轨迹漂移未处理；动态物体处理缺失（论文自认限制）。

6. Strengths / Limitations / Future Work

Strengths

  • 动态体素分配：无需预知场景，支持任意规模增量扩展
  • 嵌入内存极低 (0.149 MB)，对比 NICE-SLAM 省约 1600×
  • Replica ATE 0.0054 m，优于 NICE-SLAM 0.0195 m

Limitations

  • 无回环闭合，长距离漂移不可纠正
  • 无法处理动态物体
  • 跟踪和建图速率较低（~5 Hz / ~2 Hz），不及 Orbeez-SLAM 等实时系统
  • 损失函数权重未公开，复现需调参

Future Work (论文)

  • 动态物体处理
  • 长时间跟踪漂移抑制（回环）

References

  • Yang, X., et al. (2022). Vox-Fusion: Dense Tracking and Mapping with Voxel-based Neural Implicit Representation. ISMAR 2022. arXiv:2210.15858
  • 代码: github.com/zju3dv/Vox-Fusion
  • Azinović et al. (2022). Neural RGB-D Surface Reconstruction — SDF→密度转换方案
  • NICE-SLAM 笔记：主要对比方法（固定边界密集网格 vs. 动态稀疏体素）
  • iMAP 笔记：单 MLP 基线
  • GO-SLAM 笔记：在此基础上加回环的后续工作
